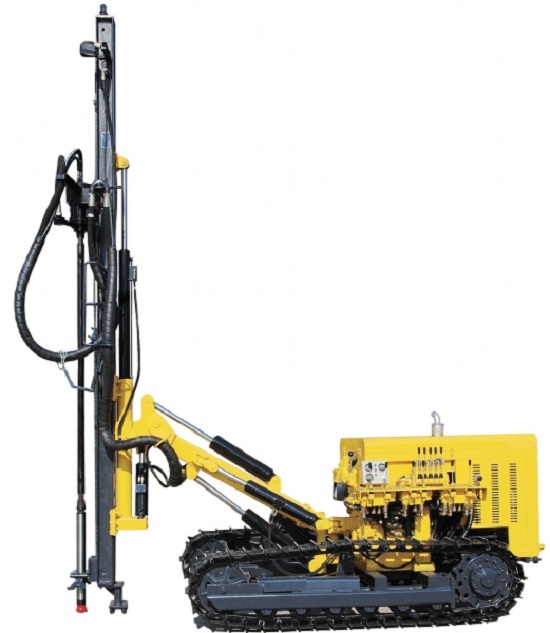

KG920A型露天潜孔钻车在KY125型钻车的基础上，对气路系统，液压系统，钻臂部件，行走部件等进行优化升级，爬坡能力更强，钻孔角度更合理，回转转速和推进速度更快，马达使用寿命更长，可靠性更好。
产品参数：
|
KG920A型钻车技术参数 |
|||||
|
凿岩硬度 |
f=6-20 |
整机重量 |
4000kg |
||
|
钻孔孔径 |
φ80-115mm |
滑架俯仰角度 |
俯 135°仰 5°共145° |
||
|
经济钻深 |
25m |
滑架摆动角度 |
左 100° 右 45°共145° |
||
|
回转转速 |
107r/min |
钻臂俯仰角度 |
俯 50°仰 25°共75 |
||
|
回转扭矩 |
1400N.m |
钻臂摆臂角度 |
左 44° 右 45°共89° |
||
|
提升力 |
15000N |
滑架补偿长度 |
900mm |
||
|
推进方式 |
油缸-链条 |
动力 |
YC2108(33Kw 2200r/min) |
||
|
推进行程 |
3000mm |
钻杆 |
φ64x3000mm |
||
|
爬坡能力 |
30° |
工作气压 |
1.0-1.7Mpa |
||
|
离地间隙 |
290mm |
耗风量 |
9-16m³/min |
||
|
|
|
|
|||
|

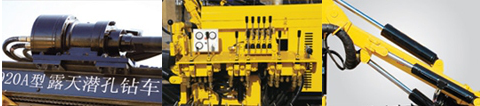

改进对比 |
|||
|
|
KG920A |
KY125 |
备注 |
|
行走部件 |
马达+减速器结构 |
钢球马达直联 |
降低马达压力、提高马达寿命 |
|
行走压力 |
11MPa |
14-16Mpa |
|
|
钻臂部件 |
新型钻臂 |
|
同时打水平、竖直孔水平孔高度低 |
|
液压系统 |
30泵;大通径新阀组; |
19.2泵 |
加大流量，减小阻力，外观整齐 |
|
气路系统 |
活阀式冲击气阀 |
球阀 |
操作性好 |
|
回转转速 |
83r/min(柴油机1700r/min) |
55r/min(1700r/min) |
提高50% |
|
推进速度 |
450mm/s |
336mm/s |
提高33% |

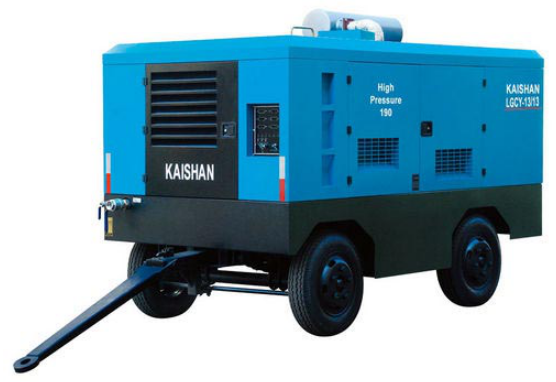

建议配套动力 ：
开山LGCY-13/13/LGCY-13/17/LGCY-15/13型柴油移动空压机
|
型号 |
LGCY-13/13 |
LGCY-13/17 |
LGCY-15/13 |
|
排气量(m³/min) |
13 |
13 |
15 |
|
工作压力(Mpa) |
1.3 |
1.7 |
1.3 |
|
配套柴油机马力(kw) |
Cummins6BTA5.9-C180(132KW) |
康明斯6CTA8.3-C215 |
玉柴YC6A240-20或斯太尔WD415.23 |
|
重量(kg) |
2750 |
3400 |
3350 |
|
外形在尺寸(mm) |
3450*1520*2200 |
3780*1980*2350 |
3380*1650*2500 |
