产品特点：

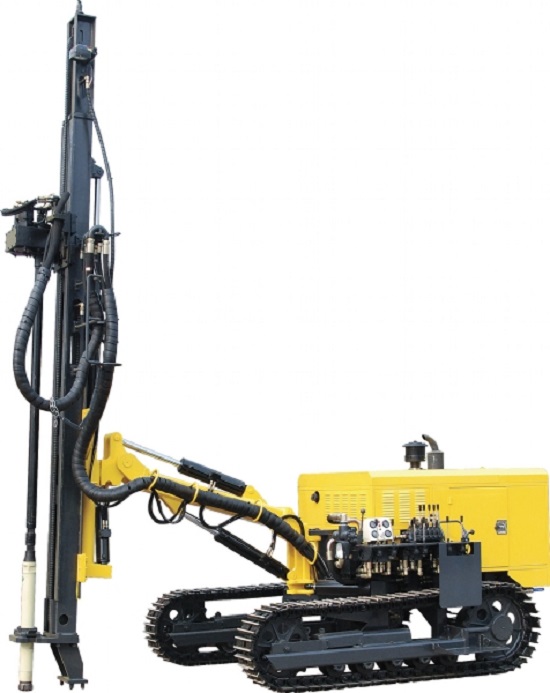

KG930A型露天潜孔钻车在KY130型钻车的基础上，对液压系统，钻臂部件，滑架部件等进行优化升级。钻孔角度更合理，回转转速和推进速度更快。马达使用寿命更长。可靠性更好。

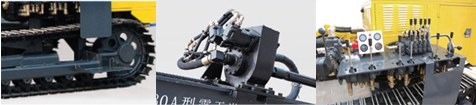

产品细节：
产品参数：
|
KG930A型露天潜孔钻车技术参数 |
|||
|
凿岩硬度 |
f=6-20 |
整机重量 |
6000kg |
|
钻孔孔径 |
φ80-125mm |
外形尺寸 |
5355x2215x2365mm |
|
经济钻深 |
25m |
滑架俯仰角度 |
俯 135°仰 5°共145° |
|
回转转速 |
120r/min |
滑架摆动角度 |
左 100° 右 45°共145° |
|
回转扭矩 |
2000N.m |
钻臂俯仰角度 |
俯50°仰 25°共75° |
|
提升力 |
17000N |
钻臂摆臂角度 |
左 45° 右 90°共135° |
|
推进方式 |
油缸-链条 |
滑架补偿长度 |
1200mm |
|
推进行程 |
3000mm |
动力 |
YC4D80（58kw 2400r/min） |
|
行走速度 |
0-2.0km/h |
钻杆 |
φ76×3000 |
|
爬坡能力 |
30° |
工作气压 |
1.0-2.4Mpa |
|
离地间隙 |
320mm |
耗风量 |
9-18m³/min |
|
改进对比 |
|||
|
|
KG930A |
KY130 |
备注 |
|
动力 |
玉柴4D80(4108) |
全柴498 |
|
|
液压系统 |
大通径新阀组，新分流阀、采用新型接头。 |
|
加大流量，减小阻力，外观整齐 |
|
滑架部件 |
衬厚板加强型滑架，减磨压板 |
槽钢滑架 |
刚性增强，磨损减轻 |
|
钻臂部件 |
新型钻臂 |
|
一个支点打水平、竖直孔 |
|
气路系统 |
活阀式冲击气阀 |
球阀 |
操作性好 |
|
回转器 |
双摆线马达驱动 |
钢球马达直联 |
转速快，寿命长 |
|
回转转速 |
90r/min(柴油机1700r/min) |
60r/min(1700r/min) |
提高50% |
|
推进速度 |
580mm/s |
530mm/s |
提高10% |

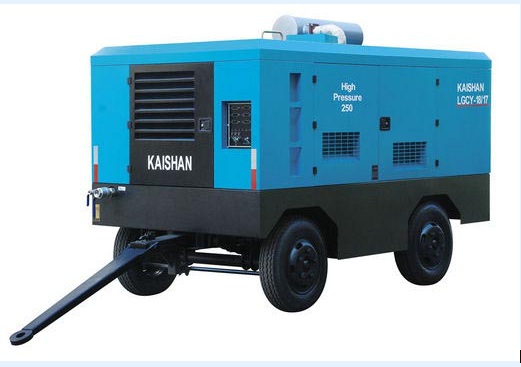

建议配套动力：
开山LGCY-18/18/LGCY16/17/LGCY-15/13型柴油移动空压机
|
型号 |
LGCY-18/18 |
LGCY-15/13 |
LGCY-16/17 |
|
排气量(m³/min) |
18 |
15 |
16 |
|
工作压力(Mpa) |
1.8 |
1.3 |
1.7 |
|
配套柴油机马力(kw) |
Cummins6CTA8.3-C260 |
玉柴YC6A240-20或斯太尔WD415.23 |
Cummins6CTA8.3-C260 |
|
重量(kg) |
3500 |
3500 |
3500 |
|
外形在尺寸(mm) |
3600*1900*2200 |
3750*1900*2250 |
3600*1900*2200 |
