产品特点：

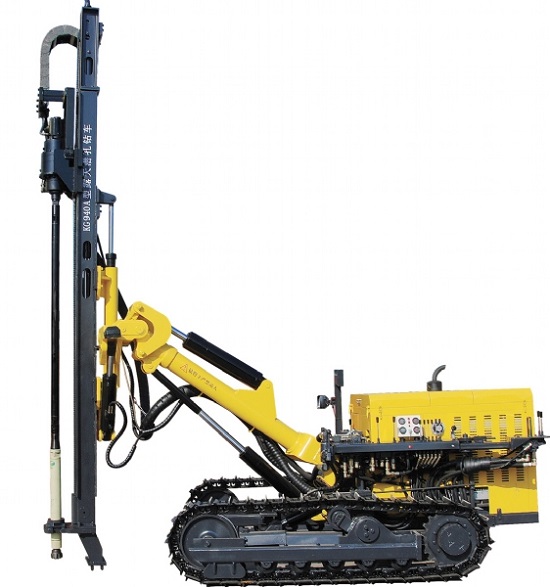

KG940A型露天潜孔钻车在KY140A型钻车的基础上，对液压系统，滑架部件，行走部件等进行优化升级，爬坡能力更强，马达使用寿命更长，回转转速和推进速度更快，可靠性更好。

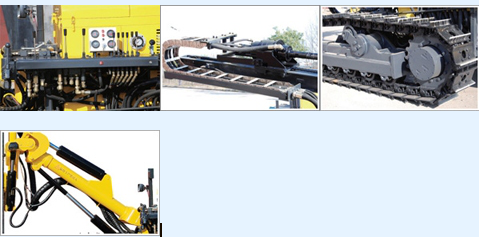

产品细节：
产品参数：
|
KG940A型履带式露天潜孔钻车技术参数 |
|||
|
岩石硬度 |
f=6~20 |
行走速度 （Km/h） |
0--2.0 |
|
钻孔直径（mm） |
105~152 |
钻臂升角 |
-25°~+45° |
|
经济钻深（m） |
25 |
钻臂摆角 |
±45° |
|
工作气压（MPa） |
1.0~2.4 |
滑架摆角 |
±50° |
|
耗气量（m³/min） |
≥15 |
滑架俯仰 |
180° |
|
回转转速（rpm） |
0~100 |
履带调平 |
±10° |
|
提升力 （KN） |
22 |
滑架补偿（mm） |
1200 |
|
钻杆规格（mm） |
76x3000/89x3000 |
外形尺寸（mm） |
5400×2330×2020 |
|
爬坡能力 |
30° |
整机重量（Kg） |
6800 |
|
离地间隙（mm） |
320 |
备注 |
气液联动 |
|
改进对比 |
|||
|
|
KG940A |
KY140A |
备注 |
|
动力 |
玉柴4D80(4108) |
玉柴4D80(4108) |
|
|
滑架部件 |
衬厚板加强型滑架，减磨压板 |
槽钢滑架 |
刚性增强，磨损减轻 |
|
行走部件 |
进口行走减速器 |
国产行走减速器 |
爬坡能力强，制动可靠，防止溜坡 |
|
液压系统 |
32泵；大通径新阀组； |
28.2泵 |
加大流量，减小阻力， |
|
气路系统 |
活阀式冲击气阀 |
球阀 |
操作性好 |
|
钻臂部件 |
新型钻臂 |
|
一个支点打水平、竖直孔 |
|
回转转速 |
71r/min(柴油机1700r/min) |
62r/min(1700r/min) |
提高14% |
|
推进速度 |
580mm/s |
530mm/s |
提高10% |
建议配套动力

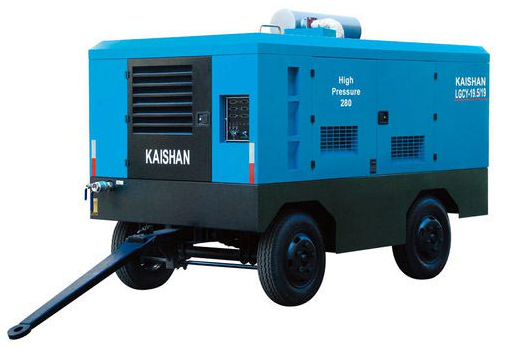

开山LGCY-19.5/19或LGCY-18/18型柴油移动空压机
|
型号 |
LGCY-18/18 |
LGCY-19.5/19 |
|
排气量(m³/min) |
18 |
19.5 |
|
工作压力(Mpa) |
1.8 |
1.9 |
|
配套柴油机马力(kw) |
Cummins6CTA8.3-C260 |
6CTA8.3-C260 |
|
重量(kg) |
3500 |
3700 |
|
外形在尺寸(mm) |
3900*1800*2450 |
3900*1800*2650 |
