开山重工---《全液压掘进钻车》行业标准和《履带式露天液压钻车》行业标准起草单位

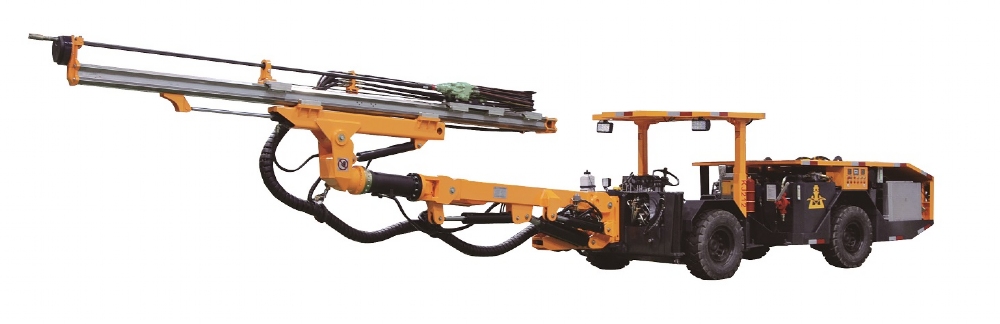

KJ212型全液压掘进钻车可以钻凿垂直、倾斜和水平的炮孔，专为低矮巷道设计，通过断面2.5m*1.5m，适用于3.5m*1.8m-5m*4.8m断面的巷道掘进作业。
l 坚固可靠的万向大臂具有最佳断面覆盖形状，推进梁360°翻转和自动持平便于快速方便地实现钻孔定位；
l 大臂同时还可用于侧向开石门和锚杆钻孔作业；
l 钻车布置确保操作手视野良好；
l 布置平衡，强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活，快速，安全行驶；
l 高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度，降低钎具消耗并提高设备的安好率；
l 宽敞的作业空间和一系列自动功能有助于司机集中精力安全、快速、准确地钻进；
l 各个维修保养部位均受到良好的保护，同时又易于维护保养；

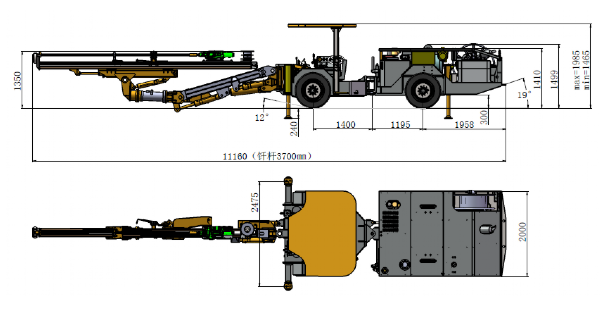

外形尺寸

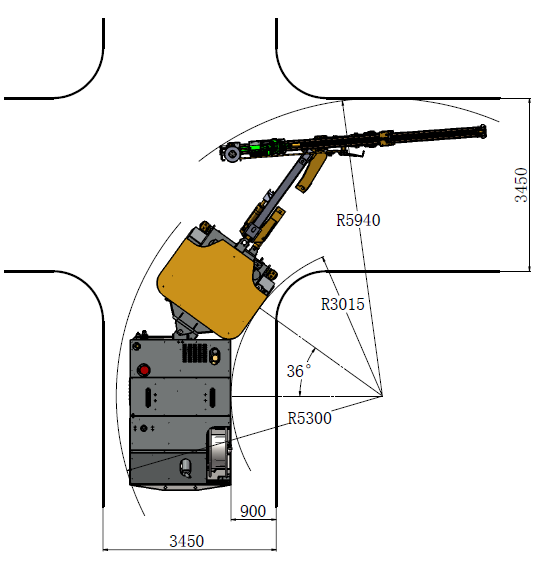

转变示意图

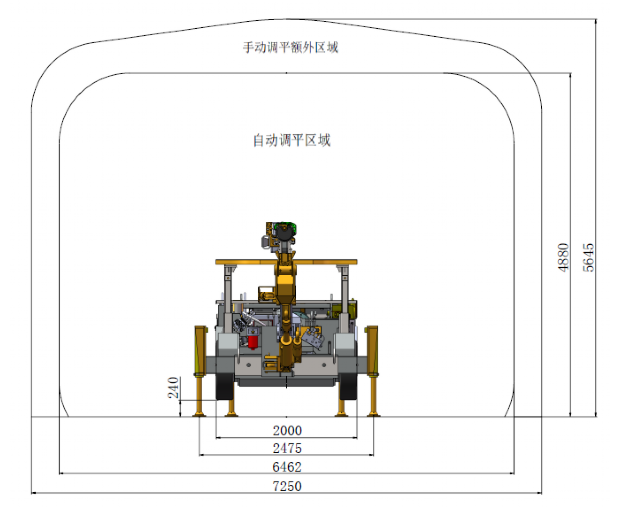

断面示意
|
外形尺寸与重量 |
钻进系统 |
|||
|
长度 |
11160㎜ |
凿岩机 |
1×HC50/R38 |
1×HC109/R38 |
|
宽度 |
2000㎜ |
冲击功率 |
13kW |
18.8kW |
|
高度 |
1465/1985㎜ |
冲击压力 |
130bar |
135L/min |
|
重量 |
约11000㎏ |
最大回转压力 |
150bar |
135bar |
|
行驶速度（水平） |
10㎞/h |
频率 |
62Hz |
150bar |
|
最大爬坡能力 |
20% |
扭矩 |
325Nm |
47 Hz |
|
安全防护 |
孔径 |
Φ45-76㎜ |
780Nm |
|
|
噪音水平 |
＜100dB(A) |
推进梁翻转 |
360° |
45-102mm |
|
可升降安全顶棚 |
符合防滚翻防落石要求 |
推进梁补偿行程 |
1600㎜ |
|
|
风水路系统 |
钻臂型号 |
K 20 |
||
|
空压机 |
1×JN5 |
钻臂形式 |
自动持平 |
|
|
排量 |
0.5m3/min |
钻臂伸缩 |
无 |
|
|
压力 |
8bar |
电动液压泵站 |
||
|
钎尾润滑装置 |
压油润滑罐/电磁润滑泵 |
电动机 |
45kW |
55kW |
|
润滑耗气量 |
0.3 m3/min |
冲击/推进/钻臂 |
轴向变量柱塞泵 |
|
|
润滑耗油量 |
180-250g/h |
回转 |
齿轮泵 |
|
|
水泵 |
1×CR3 |
过滤精度 |
10μ |
|
|
功率 |
1.5kW |
液压油箱 |
240L |
|
|
水泵排量 |
3m3/h |
液压冷却器 |
水冷却器 |
|
|
底盘 |
工作电压 |
380V |
||
|
柴油机 |
60kW@2800rpm |
频率 |
50Hz |
|
|
4BT3.9-C80 |
启动方式 |
星-三角 |
||
|
尾气净化 |
尾气催化器 |
电缆卷盘 |
1×K440 |
|
|
传动系统 |
四轮驱动闭式行走系统 |
卷盘容缆量 |
100m |
80m |
|
摆动角 |
后桥摆动±6° |
电缆外径 |
Φ28㎜ |
Φ32㎜ |
|
轮胎 |
300-15 |
电缆规格 |
3×35+3G6+2×1.5 |
3×50+3G6+2×1.5 |
|
转向机构 |
±35°铰接转向 |
|
||
|
驻车制动 |
多片式制动器 |
|||
|
紧急制动 |
||||
|
燃油箱 |
60L |
|||
