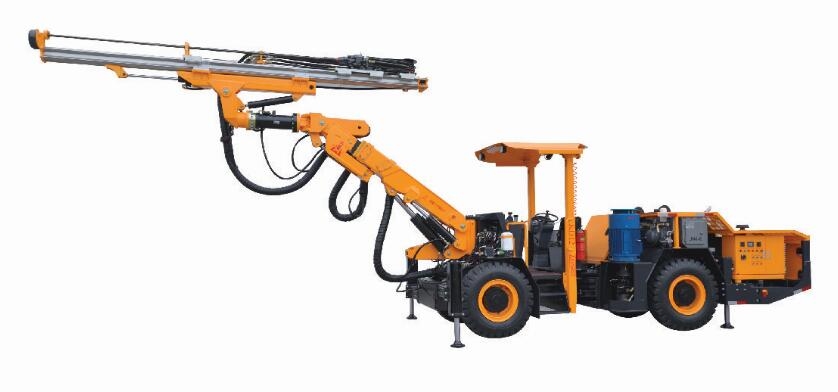

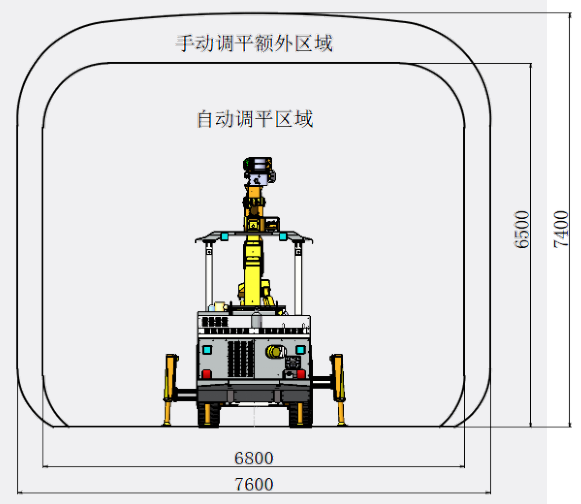

KJ312型全液压掘进钻车适用于12-35平方米断面的硬岩矿山掘进作业。专为大型巷道而设计，最高水平高度可达7.4米，宽度可达7.6米。
坚固的万向钻臂具有最佳断面覆盖形状，推进梁360度翻转和自动持平便于快速方便地实现钻孔定位。钻臂同时还可用于侧向开石门和锚杆钻孔作业。

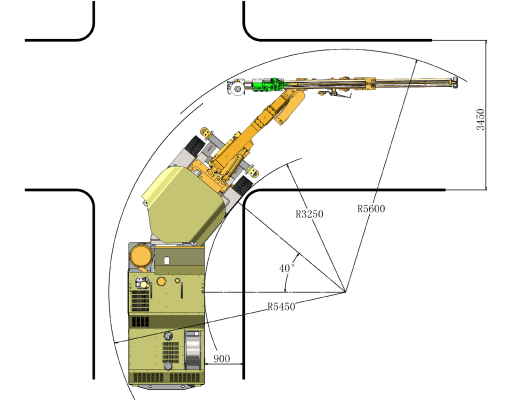

钻车布置确保司机视野良好。布置平衡，强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活，快速，安全地行驶。
高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度, 降低钎具消耗并提高设备的完好率。
宽敞的作业空间和一系列自动功能有助于司机集中精力安全,快速,准确地钻进。
各个维修保养部位均受到良好的保护同时又易于通达维护。
|

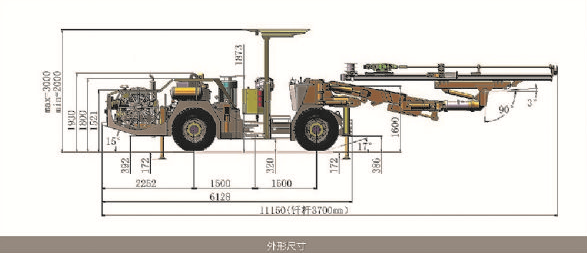

外形尺寸与重量 |
钻进系统 |
|||
|
长度 |
12000㎜ |
凿岩机 |
1×HC50/R38 |
1×HC109/R38 |
|
宽度 |
1750㎜ |
冲击功率 |
13kW |
18.8kW |
|
高度 |
2000/3000㎜ |
冲击压力 |
130bar |
135bar |
|
重量 |
约12000㎏ |
最大回转压力 |
150bar |
150bar |
|
行驶速度（水平） |
10㎞/h |
频率 |
62Hz |
47 Hz |
|
最大爬坡能力 |
25% |
扭矩 |
325Nm |
780Nm |
|
安全防护 |
孔径 |
Φ32-76㎜ |
45-102mm |
|
|
噪音水平 |
＜100dB(A) |
推进梁翻转 |
360° |
|
|
可升降安全顶棚 |
符合防滚翻防落石要求 |
推进梁补偿行程 |
1600㎜ |
|
|
风水路系统 |
钻臂型号 |
K 35F |
||
|
空压机 |
1×JN5 |
钻臂形式 |
自动持平 |
|
|
排量 |
0.5m3/min |
钻臂伸缩 |
1750mm |
|
|
压力 |
8bar |
电动液压泵站 |
||
|
钎尾润滑装置 |
压油润滑罐/电磁润滑泵 |
电动机 |
45kW |
55kW |
|
润滑耗气量 |
0.5 m3/min |
冲击/推进/钻臂 |
轴向变量柱塞泵 |
|
|
润滑耗油量 |
180-250g/h |
回转 |
齿轮泵 |
|
|
水泵 |
1×CR3 |
过滤精度 |
10μ |
|
|
功率 |
1.5kW |
液压油箱 |
240L |
|
|
水泵排量 |
3m3/h |
液压冷却器 |
水冷却器 |
|
|
底盘 |
工作电压 |
380V |
||
|
柴油机 |
BF4L2011 |
频率 |
50Hz |
|
|
55KW,2800rpm |
启动方式 |
星-三角 |
||
|
尾气净化 |
尾气催化器 |
电缆卷盘 |
1×F440 |
|
|
传动系统 |
四轮驱动闭式行走系统 |
卷盘容缆量 |
100m |
80m |
|
摆动角 |
后桥摆动 ±10° |
电缆外径 |
Φ28㎜ |
Φ32㎜ |
|
轮胎 |
11.00-20 |
电缆规格 |
3×35+3G6+2×1.5 |
3×50+3G6+2×1.5 |
|
转向机构 |
±40°铰接转向 |
|
|
|
|
驻车制动 |
双回路液压制动器 |
|
|
|
|
紧急制动 |
|
|
|
|
|
燃油箱 |
60L |
|
|
|
