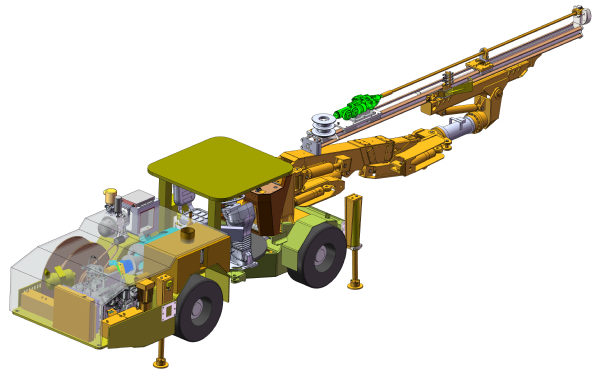

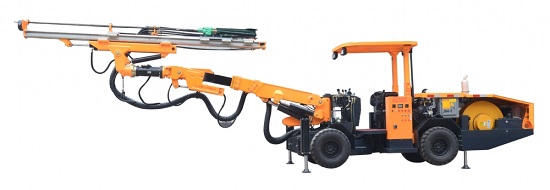

用途及特点
KJ211预定用于采矿、准备工作和隧道掘进，是独立作业的液压凿岩台车，可以钻凿垂直、倾斜和水平的炮孔；适用于12-35m2断面的硬岩掘进作业；
l 坚固可靠的万向大臂具有最佳断面覆盖形状，推进梁360°翻转和自动持平便于快速方便地实现钻孔定位；
l 大臂同时还可用于侧向开石门和锚杆钻孔作业；
l 钻车布置确保操作手视野良好；
l 布置平衡，强劲有力的四轮驱动铰接底盘确保在狭窄巷道中能够灵活，快速，安全行驶；
l 高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度，降低钎具消耗并提高设备的安好率；
l 宽敞的作业空间和一系列自动功能有助于司机集中精力安全、快速、准确地钻进；
l 各个维修保养部位均受到良好的保护，同时又易于维护保养；
外形尺寸
转变示意图
断面示意
KJ211型全液压掘进钻车主要技术参数
|
外形尺寸与重量 |
||
|
长度 |
10000mm |
|
|
宽度 |
1600mm |
|
|
高度 |
1850/2650mm |
|
|
重量 |
约11000 kg |
|
|
行驶速度，水平 |
10 km/h |
|
|
最大爬坡能力 |
25%（20°） |
|
|
安全防护 |
||
|
噪音水平 |
<110 dB(A) |
|
|
可升降安全顶棚 |
符合防滚翻防落石要求 |
|
|
钻进系统 |
||
|
凿岩机 |
1×HC50/R38 |
1×HC109/R38 |
|
冲击功率 |
13kW |
18.8kW |
|
冲击流量 |
105L/min |
135L/min |
|
冲击压力 |
130bar |
135bar |
|
最大回转压力 |
150bar |
150bar |
|
频率 |
62 Hz |
47 Hz |
|
扭矩 |
325Nm |
780Nm |
|
孔径 |
32-76mm |
45-102mm |
|
推进梁翻转 |
360° |
|
|
推进梁补偿行程 |
1600mm |
|
|
钎杆 |
R38-H35-R32-3700 |
|
|
钻臂 |
||
|
型号 |
K26F |
|
|
形式 |
自动持平 |
|
|
钻臂伸缩 |
1200mm |
|
|
电动液压泵站 |
||
|
电动机 |
45kW/55kW三相电机 |
|
|
冲击-推进-钻臂 |
轴向变量柱塞泵 |
|
|
回转 |
齿轮泵 |
|
|
过滤精度 |
10μ |
|
|
液压油箱 |
240L |
|
|
液压冷却器 |
水冷却器 |
|
|
工作电压 |
380V |
|
|
频率 |
50Hz |
|
|
起动方式 |
星-三角 |
|
|
电缆卷盘 |
1×K440 |
|
|
卷盘容缆量 |
100m/80m |
|
|
电缆外径 |
Φ28mm/Φ32mm |
|
|
电缆规格 |
3×35+3G6+2×1.5 |
|
|
3×50+3G6+2×1.5 |
||
|
风水路系统 |
||
|
空压机 |
1×JN5 |
|
|
排量 |
0.5m3/min |
|
|
压力 |
5-8bar |
|
|
钎尾润滑装置 |
脉冲润滑泵 |
|
|
润滑耗气量 |
0.3m3/min |
|
|
润滑耗油量 |
180-250g/h |
|
|
水泵 |
1×CR3 |
|
|
功率 |
1.5kW |
|
|
水泵排量 |
3m3/h |
|
|
底盘 |
||
|
柴油机 |
BF4L2011 53kW，2800rpm |
|
|
尾气净化 |
尾气催化器 |
|
|
传动系统 |
四轮驱动闭式行走系统 |
|
|
摆动角 |
后桥摆动±6° |
|
|
轮胎 |
300-15 |
|
|
转向机构 |
±35°铰接转向 |
|
|
行走制动 |
液压制动器 |
|
|
驻车制动 |
多盘湿式制动器 |
|
|
燃油箱 |
60L |
|
